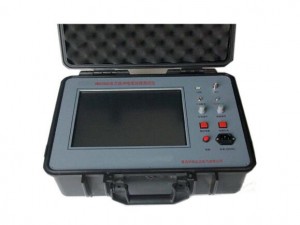

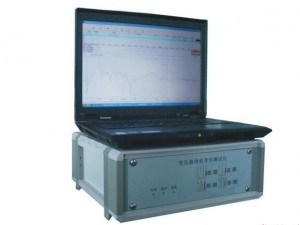

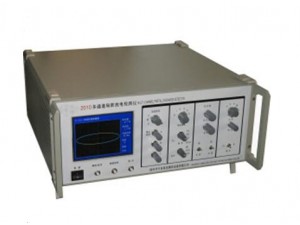

变压器绕组变形测试仪的检测原理

变压器绕组变形测试仪是根据国家电力行业标准DL/T911-2004测量变压器的绕组变形的仪器,主要是通过检测变压器各个绕组的幅频响应特性,并对检测结果进行纵向或横向比较,根据幅频响应特性的变化程度,判断变压器可能发生的绕组变形。 在较高频率的电压作用下,变压器的每个绕组均可视为一个由线性电阻、电感(互感)、电容等分布参数构成的无源线性双口网络,其内部特性可通过传递函数H(jω)描述。若绕组发生变形,绕组内部的分布电感、电容等参数必然改变,导致其等效网络传递函数H(jω)的零点和极点发生变化,使网络的频率响应特性发生变化。 变压器绕组的幅频响应特性采频率扫描方式获得。连续改变外施正弦波激励源VS的频率f(角频率ω=2πf),测量在不同频率下的响应端电压V2和激励端电压V1的信号幅值之比,获得指定激励端和响应端情况下绕组的幅频响应曲线。L、K及C分别代表绕组单位长度的分布电感、分布电容及对地分布电容,V1、V2分别为等效网络的激励端电压和响应端电压,VS为正弦波激励信号源电压,RS为信号源输出阻抗,R为匹配电阻。 文章来源网络,版权归原作者所有,侵权请联系删除。

 变压器绕组变形测试仪的检测原理
继电保护展开式原理接线图
展开式原理接线图(简称展开图)是将二次设备的交流和直流回路、电流和电压回路、继电器等电器的线圈和触点,按动作先后顺序和工作原理,分别绘在所属电路中,也同样表明了继电保护、信号系统和操作控制等的接线和动作原理。对初学者来讲,这种原理接线图不易看懂,但便于在施工和运行中使用。
断路器控制回路的基本要求
(1)能监视电源及以下操作时跳、合闸回路的完整性。对重要元件及有备用电源自动投入的元件,还应该监视下次操作时合闸回路的完整性。 (2)能指示断路器的合闸与跳闸位置状态。自动重合闸或事故跳闸时应有明显的信号。 (3)有防止断路器多次合闸的“跳跃”闭锁装置。 (4)自动重合闸或事故跳闸完成后,应使合、跳闸命令脉冲自动解除。 (5)弹簧操动机构(CT型)应有弹簧拉紧与否的闭锁功能。 (6)接线应简单可靠,使用电缆芯最少。

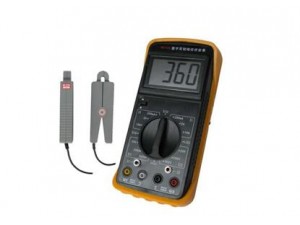

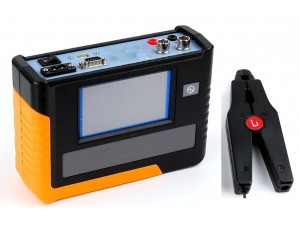

数字双钳相位伏安表的功能特点
1、结构精巧,使用方便 a、手持式结构; b、在10mA-10A电流范围内,3V-500V电压范围内测量相位时不用断开电路和更换量限; c、 显示器采用了高反差液晶显示屏,超大字符,以获得最佳视觉效果; d、 开关功能及布局合理,转动开关即可读出被测电压、电流及其相位。 2、分辨率高 采用最新型专利电流钳,电流分辩率达0.1mA;电压分辩率0.1V。 3、低功耗 该相位表微功耗设计,且具有电池电压检测功能。
电能计量的原理
1.现场检查计量装置接线使用设备情况2 主要功能介绍3 测量前准备工作4.钳形相位表的使用方法5.检查测量步骤6.测量结果分析判断
