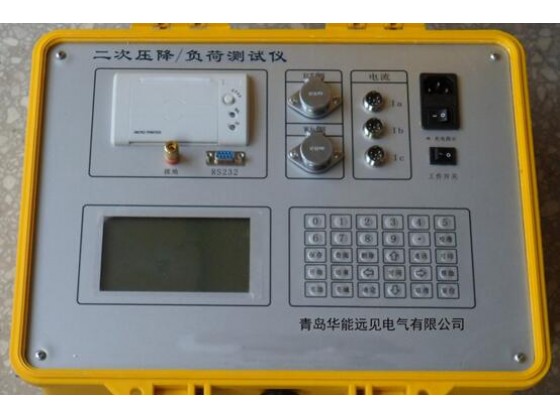

HN3309 二次负荷测试仪

型号:HN3309

产品简介:

产品详情

功能简介:

提供电流互感器现场测试仪和电压互感器现场测试仪的二次负荷测量。电压互感器二次实际负荷:电压互感器在实际运行中,二次所接的测量仪器以及二次电缆间及其与地线间电容组成时总导纳。电流互感器二次实际负荷:电流互感器在实际运行中,二次所接测量仪器的阻抗、二次电缆和接点电阻的总有效阻抗。

功能特点:

1.可以实现三相三线,三相四线、单相全自动测量;

2.使用工程塑料机箱,结识耐用,有效保障测试人员及系统安全;

3.仪器具有量程自动切换功能,保证测试精度;

4.采用电子式原理线路结合DSP技术是使测试稳定性好,抗干扰能力强;

5.测量完毕,自动计算和负荷相关的各项参数,便于客户分析和试验。

6.采用大屏幕汉字液晶显示,所有操作均由汉字菜单提示;数据具备掉电存贮及浏览功能,能与计算机联机传送数据。

7.采用大容量7.2V11Ah锂电池供电,对测试回路不产生任何影响,避免系统出现保护的情况。同时在现场无供电电源的情况下使用。

8.二次负荷测试,采用钳型电流表采样电流,不需要断开二次回路。

9.可以实现不停电在线测量。自动切换量程:测量过程中可以根据测试对象数值的不同切换到不同的位置,使测量精度和显示位数得到保证。

10.工作时间可以长达24小时(最长),可在充电状态下测量。

11.附有轻巧充电器,方便测量,在电池电量不足的情况下可以外接充电器测量。

12.仪器体积小,重量轻。

技术参数:

1、环境条件:温度    :-5°C~40°C

     相对湿度:<95%(25°C)

     海拔高度:<2500m

     外界干扰:无特强震动、无特强电磁场

2、主要技术指标:

(1)PT二次负荷测试

          导纳测量范围  :0.1ms—50.0ms

          导纳测量准确度:二次电压(50V-120V)

                          DX=±(1%×X+1%×Y±2个字)

                          DY=±(1%×X+1%×Y±2个字)

                          2个字——仪器的量化误差

(2)CT二次负荷测试

          阻抗测量范围  :0.1Ω—50.0Ω

          阻抗测量准确度:DX=±(1%×X+1%×Y±2个字)

                          DY=±(1%×X+1%×Y±2个字)

                          2个字——仪器的量化误差电流表头:1%

13.极宽阔的二次工作电流/电压范围。在50mA的工作电流下,能分辨1mΩ的电阻和电抗,能测试二次额定电流为5A的S级电流互感器的在线实际负荷;在5V的工作电压下,能分辨0.001mS的电导和电纳能存储480组测量数据,断电后能保持十年。

14. 中文界面大屏幕显示,带有RS-232通讯接口。
