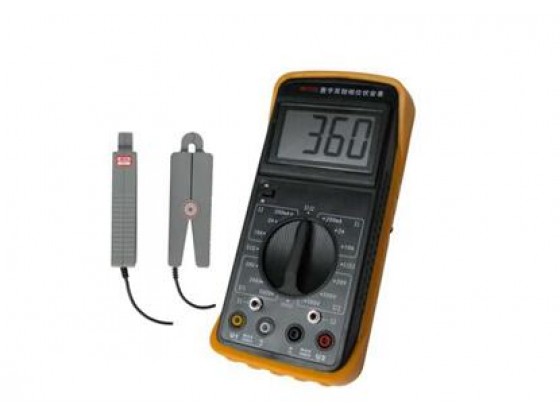

HN109B数字双钳相位伏安表

型号:HN109B

产品简介:

产品详情

TLHG-7013数字双钳相位表可以很方便地在现场测量U-UI-IU-I之间的相位,判别感性、容性电路及三相电压的相序,检测变压器的接线组别,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否等。
产品特征
1
、结构精巧,使用方便
手持式结构;
10mA-10A电流范围内,3V-500V电压范围内测量相位时不用断开电路和更换量限;
本款数字双钳相位伏安表显示器采用了高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°,以获得最佳视觉效果;
开关功能及布局合理,转动开关即可读出被测电压、电流及其相位。
2
、分辨率高
采用最新型专利电流钳,电流分辩率达0.1mA;电压分辩率0.1V
3
、低功耗
该数字双钳相位伏安表微功耗设计,且具有电池电压检测功能



产品参数

一、基本误差
1
、参比工作条件
1)环境温度:(23±5)℃
2)环境湿度:(4575% RH
3)被测信号波形:正弦波、β=0.02
4)被测信号频率:(50±0.2Hz
5)被测载流导线在钳口中的位置:任意
6)测量相位时被测信号幅值范围:100220V0.5A1.5A
7)外参比频率电磁场干扰:应避免
2
、基本误差极限
1) 交流电压见表1

1:交流电压测量误差



分 辨 率

基本误差极限

20V

0.01V

±(1.2%RD+2

200V

0.1V

±(1.0%RD+2

500V

1V

±(1.2%RD+2

输入阻抗:各量限均为2MΩ
U1-U2相位时电压输入回路阻抗:40KΩ
2)交流电流见表2

2:交流电流测量误差



分 辨 率

基本误差极限

200mA

0.1mA

±(1.0%RD+2

2A

1mA

10A

10mA

3) 相位
U-U
U-II-I见表3

3:工频相位测量误差



分辨率

基本误差极限

0360°

1°

±3°

二、工作误差
1
、额定工作条件
1)环境温度:(040)℃
2)环境湿度:(2080% RH
3)被测信号波形:正弦波、β=0.05
4)被测信号频率:(50±0.5Hz
5)被测载流导线在钳口中的位置:任意
6)测量相位时被测信号幅值范围

U1-U2相位时:30V500V

I1-I2相位时:10mA10.00A

U1-I2I1-U2 相位时:10V500V10mA10.00A
7)外参比频率电磁场干扰:应避免
2
、额定工作误差极限

2.1 所述额定工作条件下,各被测量的额定工作误差极限不超过相应基本误差极限的两倍。
三、安全特性
1)耐压

电压输入端与表壳之间、钳形电流互感器铁芯与钳柄及付边绕组线圈之间能承受1000V/50Hz、两电压输入端之间能承受 500V/50Hz的正弦波交流电压历时 1min 的试验。
2)绝缘电阻

该数字双钳相位伏安表线路与外壳之间、两电压输入端之间:≥10MΩ
四、其它技术特性
1
、显示位数:3 1/2
2
、采样速率:3/
3
、电源:单个9V 迭层电池、电源电流小于5mA
4
、外形尺寸

表壳尺寸: 186×86×33

钳壳尺寸: 140×40×19

钳口尺寸: Φ7×8
5
、重量

表体: 280g

测量钳:2×200g
6
、储存条件

温度:-10℃~50

点击数:2149 录入时间:2016-01-14 16:18:42【打印此页】【返回
