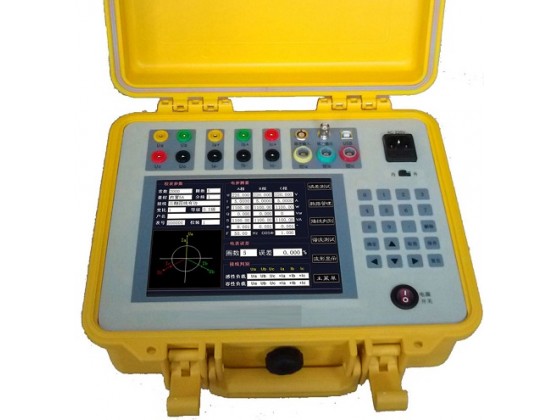

HN2012A多功能电能表现场校验仪

型号:HN2012A

产品简介:

产品详情

HN2012A多功能电能表现场校验仪

咨询电话 13608980122  车高平

功能和用途:

1.可测量三相三线、三相四线电压、电流、有功功率、电能、相位、功率因数和频率。
2.可测量电压、电流谐波含量和波形失真度。
3.有现场查线功能,能自动判定三相三线、三相四线有功电能表的数百种较为常见的接线错误。对于有确定测量结果,又已知功率因数性质(感性或者容性)时,能给出电量的更正系数。

4.电流输入端设有5mA100mA(专用插座)和1A10A端子,可选择0.1级钳形互感器的一次测电流为5A10A20A(二次5mA),100A200A500A(二次100mA),1000A(二次1A),以扩充电流量程。选定的钳形电流互感器的误差可与校验仪整体校准。
5.可存储200只电能表的测量数据,以供查阅和上传。
6.可检查电流互感器的变比。
7.既可显示二次量,也可直接显示一次量。

技术指标:

1.电压、电流、有功功率、有功电能(内置电流互感器)准确度等级:0.05级;(钳表测量  0.2级)。

2.无功功率、无功电能准确度等级:0.1级。

3.电压输入:30V560V60V120V240V480V四档,自动换档。

4.电流输入:内置电流互感器:0.026A,自动换档。

 钳形表:可选5A10A20A100A200A500A1000A2000A

 柔性线圈(lokovski线圈):5000A10000A

5.基本误差

0.1

6.相位测量范围:0.000°~360°(或0.000°~±180°),分辨率:0.001°。

准确度:±0.05°(电流输入>10%Ib

7.频率测量:分辨率:0.001H在,准确度:±0.01Hz

8.输入电能脉冲:TTL电平,最高频率≤2MHz

9.输出电能脉冲:自动常数时,额定量程:f=60KHz。手动常数时可在1250000之间设置。

10.温度系数:5ppm

11.低压输入阻抗:>750KΩ;

12.电流输入阻抗:<0.05Ω;

13.输入信号频率:4565Hz

14.PT二次压降准确度(90%110%Un):角差0.2´;比差0.02%

15.PTCT二次负荷测量准确度:1.0

 测量范围:导纳:1.099.99ms;

  阻抗:0.18(Ω);

16.时钟测量准确度:±0.5ppm; 0.05/天;

17.供电电源:频率50Hz,范围45450V

18.功率消耗:≤11VA

19.工作环境温度:-10℃~40 湿度:3080%RH

20.体积:长245mm X 168mm X 70mm

21.仪器自重:1.8Kg


HN2012A多功能电能表现场校验仪
