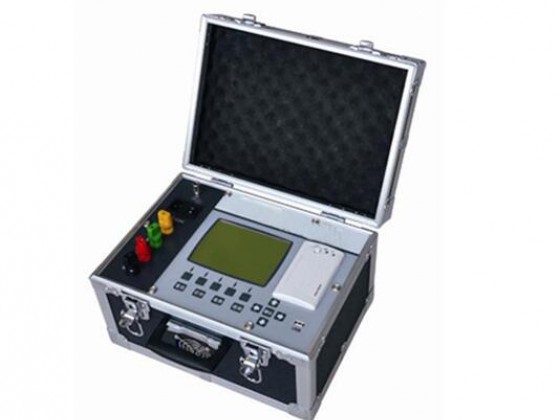

HN16A变压器有载分接开关测试仪

型号:HN16A

产品简介:

产品详情

功能简介:

变压器有载分接开关测试仪是响应国家电网、南方电网、电科院、中国电建等国有单位的需求,结合湖北省计量院及武高所技术经验研发的变压器有载开关测试仪,是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用微电脑控制,通过设计的精密测量电路,可实现对有载分接开关的过渡时间、过渡波形、过渡电阻、三相同期性等参数的精确测量。用户可根据需要和现场条件,直接由分接开关引线进行测量,也可由变压器三相套管及中性点直接接线测量。

功能特点:

1、测试Y0、Y、△型变压器,阻值不用换算直接显示。

 2、数据分析人性化,可以自动的找出波形中间的故障,并做记号。

 3、波形的显示是根据采样回的数据自动调整阻值和时间的幅度。

 4、可以带绕组或不带绕组进行测试。

 5、四端接线方式,提供高精度电阻测量,且无需导线补偿。

 6、在测试中间可以连续测试,节约变压器停电的时间。

 7、本变压器有载开关测试仪可以生成word报告,方便数据的管理和查询。

 8、仪器由小型的计算机控制,外配800×480彩色液晶触摸屏。

  9、高速打印机,支持外挂鼠标,操作方便。

 10、仪器内部可以自动保存1000组数据,也可以外接U盘保存。

技术指标:

1、三路独立测试电源,输出电流0.2A档和1A档

 2、仪器设置采样率10~20KHZ;

 3、电阻测量范围:0.3~40Ω

 4、电阻测量精度:0.1Ω~1Ω±0.1Ω,1Ω~40Ω±5%±0.1Ω(不含1Ω)

 5、时间测量范围:1ms~256ms

 6、时间测量精度:1ms~100ms±0.1ms;100ms~250ms±1%

 7、三相同期性:0.1ms;采样频率:10~20KHz

 8、处理部分:高速8位微处理器,存贮波形多达1000组;

 9、高速A/D转换器,最高采样率可达400KHZ;

 10、电源:AC220V10%;功率180W。

 11、尺寸:420mm*350mm*220mm。

 12、重量:12kg
