产品详情

功能简介：

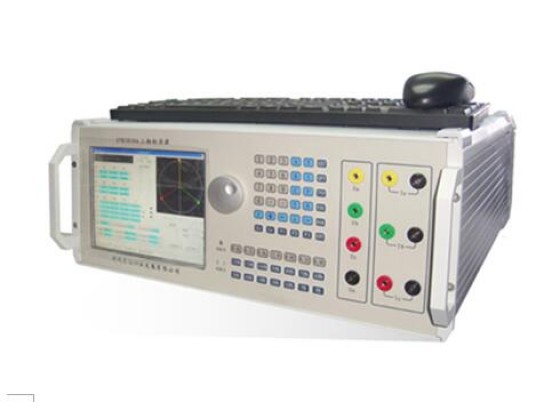

HN7003A多功能电测量仪表检定装置 ●采用高速交流采样、高速数字信号处理器（DSP）、复杂可编程逻辑阵列（CPLD）、大功率集成功放、嵌入式计算机系统设计而成，将系统、测试和信号高度集成，体积小，重量轻，，可靠性极高，功能性极强， ●可广泛用于检测各种交直流数字仪表、指示仪表、电能表、互感器、数字测控装置、变送器、交流采样装置、无功补偿控制器及其他电子产品的各项指标。

功能特点：

●采用高速交流采样、高速数字信号处理器（DSP）、复杂可编程逻辑阵列（CPLD）、大功率集成功放、嵌入式计算机系统设计而成，将系统、测试和信号高度集成，体积小，重量轻，，可靠性极高，功能性极强，

●可广泛用于检测各种交直流数字仪表、指示仪表、电能表、互感器、数字测控装置、变送器、交流采样装置、无功补偿控制器及其他电子产品的各项指标。

●可软件校准输出交直流电压、电流、相位和功率，各项输出均采用动态负载自动调整技术,降低了负载调整率。

●交直流标准源输出频率可以0.0001Hz细度任意调节。三相电压之间、三相电流之间、各相电压和电流之间可以0.001°细度任意移相。

●可输出2~60次标准调制谐波，可进行单次或任意多次谐波叠加输出。

●采用高清晰大屏幕TFT真彩LCD界面显示,鼠标,键盘及面板按键操作简单人性化设计、全拼汉字输入系统,备有多种通信接口，通信协议开放，用户可自行编程控制仪器进行二次开发。

技术参数：

1、交流电压：380V、220V、100V、57.735V(量程可选) 调节范围：(0-120)%RG，调节细度：0.001%RG；准确度：0.05%RG稳定度：≤0.005%/2min；失真度：≤0.05%（非容性负载）；输出负载：  每相20VA/25VA/30VA(可选)，

2、交流电流：20A、5A、2A、1A（量程可选）调节范围:  (0～120)%RG     调节细度: 0.001%RG准确度： 0.05%RG；稳定度： ≤0.005%/2min；失真度≤0.05%（非容性负载）；输出负载： 每相20VA/25VA/30VA(可选)；

3 、功率：准确度：0.05%RG；稳定度：   0.005%RG/2min

4 、相位：调节范围: 0°～359.999°；分辨率0.001°；准确度：0.02°

5、 功率因数：调节范围： -1～0～+1；分辨率： 0.00001；准确度： 0.05%RG

6 、频率：调节范围： 30Hz～70Hz；；分辨率： 0.0001Hz；准确度： 0.0005Hz

7、 电压电流谐波设置：谐波次数： 2～51次；总谐波含量： 0～40.00%

谐波相位： 0°～359.999°；谐波设置准确度： （10%±0.1%）RD。

8、直流电压：(1000V、600V、300V)、150V、75V、30V、10V、1V、200mV、75mV括号中为可选量限,其中1V、200mV、75mV应采用四线输出方式

     调节范围:  (0～120)%RG ，调节细度： 0.001%RG

     准确度： 0.05%RG；稳定度：   ≤0.005%/2min

     纹波含量： ≤1%

     输出负载： 1000V:  1.5mA

                600V:  2.5mA

                300V:  5mA

                150V～1V: 15mA

                200mV～75mV: 100mA

     负载调整率： 0.02%

9、直流电流: (25A)、5A、1A、200mA、100mA、20mA、10mA、1mA、  (100uA、    10uA)括号中为可选量限

      调节范围： (0～120)%RG ；调节细度：  0.001%RG

      准确度： 0.05%RG；稳定度：   ≤0.005%/2min

      纹波含量： ≤1%

      输出负载： 25A: 最大压降1.2V

                 5A:  最大压降5V

                 1A:  最大压降15V

                 200mA～1mA: 最大压降40V

                 100uA、10uA: 最大压降20V

      负载调整率： 0.02%

10、环境条件   工作温度：0℃～40℃相对湿度≤85%

11、工作电源   AC220V±15%
