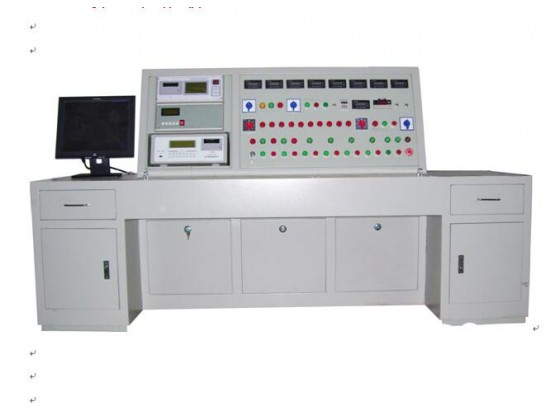

HN3000变压器综合特性测试台

型号:HN3000

产品简介:

产品详情

功能简介:

本公司生产的变压器综合测试台主要是对电力变压器,配电变压器的空载、负载特性进行试验,也可对被试变压器进行倍频感应及工频耐压试验。该装置测量部分由高档单片机控制,数字显示,空载,短路等测试数据由单片机同步采样,避免了传统试验方法中电压,电流表,功率表分别读数并由人工计算造成的误差。

测试项目

变压器变比测试/直流电阻测试/空载损耗测试/负载损耗测试/交流耐压测试/感应高压测试/倍频试验

本综合台能完成5000kVA以下的空载试验,6300kVA以下的空负载试验、变比组别试验、直流电阻试验、绝缘电阻试验、阻抗实验、三倍频感应耐压试验及交流耐压试验于一体。

功能特点:

1、变压器空载、负载、直流电阻、变比极性试验。

◇变压器空载、负载、直流电阻、变比极性试验通过工控机完成试验。

◇变压器综合测试台对整个回路进行全面控制及测量监控。

◇所测量数据通过微机进行自动处理,并可根据需要储存\打印。

2、工频耐压试验

◇由于此试验属安规高压试验,为确保试验设备及人身安全,此项试验没有采用工控机完成试验。

◇采用电动控制调压系统。自动升降压,数字显示

◇零位保护,过电流保护,过电压保护。

◇高压泄漏电流显示及保护。

3、感应耐压试验

◇由于此试验属安规高压试验,为确保试验设备及人身安全,此项试验没有采用工控机完成试验。

◇采用150Hz中频发电机组提供试验电源。

4、变压器综合试验系统由四部分组成

◇用于各测试单元及仪表监视数据收集的变压器综合试验台。

◇低压控制柜。

◇中频发电机组。

◇工频耐压试验。

5、变压器综合试验台由四大部分组成

◇工控机及数据处理软件系统。

◇各测试单元数据收集系统。

◇强电控制及仪表监视系统。

◇人机界面综合系统。

2、技术参数:

1、变压器特性测试仪技术指标:

 ◇电压测量范围 1V—500V,电流测量范围100mA—5A,精度 0.1 级。

 ◇功率U*I, 精度0.2级。

 ◇工作频率50HZ。

 ◇功率因素0.050--0.999,精度0.2级。

 ◇频率45—65Hz,精度0.1级。

2、直流电阻测试仪技术指标:

 ◇测量范围: 0.01A:1μΩ~2kΩ    1A:1μΩ~20Ω

                 5A:1μΩ~4Ω     10A:1μΩ-2Ω

 ◇测量精度:0.2级,分辨率: 1μΩ

3、全自动变比测试仪技术指标:

 ◇变比测量范围:1-10000

 ◇精度:0.2级。

 ◇电源:AC 220V±10%,50Hz。

4、电流互感器的技术指标

◇测量范围100mA-200A。

◇精度为级0.05级。

◇其变比为 5A、10A、20A、50A、100A、200A六档。

5、感应调压器的技术指标

◇输入电压三相400V。

◇输出电压三相20V-650V。

◇输出容量100KVA。

6、20kVA/50kV试验变压器的技术指标

◇额定容量:20kVA

◇输入电压:AC400V

◇输入电流:50A

◇输出电压:单相50kV

◇输出电流:500mA

7、30kW/800V中频发电机的技术指标

◇中频发电机

◆型号:YR--8绕线式中频发电机

◆额定功率:30kW

◆额定电压:800V

◆名义频率:150Hz

◆额定功率因素:cosφ=0.8滞后

◆相数:3ph

◇ 电动机

◆型号:Y - 4三相鼠笼式异步电动机

◆额定功率:22kW

◆额定电压:380V

◆额定频率:50Hz

◆极数:4P

◆同步转速:1480r/min

(注:以上即电压等级为10kV/0.4kV/2500kVA以下油浸式电力变压器、干式变压器试验配置参数,可根据客户的被试品以及所需要做的试验项目定制)
