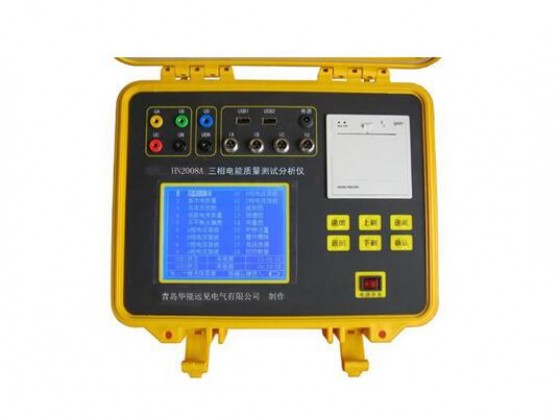

HN2008A电能质量分析仪

型号:HN2008A

产品简介:

产品详情

功能简介:

随着我国国民经济的蓬勃发展,用电量的逐年增多,电力负荷急剧加大,各种不同性质的用电负荷(特别是冲击性和非线性负荷容量)的不断增长,对电网的电能供电质量造成了很大的影响,突出表现为电网谐波含量增大、波形畸变严重、电压波动与闪变和三相不平衡超出允许范围等电能质量相关问题。

为了解决以上的问题,首先要能对以上现象进行准确的测量与分析,基于这样的需求武汉摩恩适时开发研制出电能质量分析仪。这是一种集电能质量分析、电参量测试、电力矢量分析为一体的多功能测试仪器。该仪器配备高精度、高线性度的电压互感器和电流互感器,使仪器对各种参量的测量精度很高,同时配有钳形电流互感器,使得现场接线简便。采用大屏幕进口彩色液晶作为显示器,中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面,人机对话界面友好,向量图显示及接线判断为检查电路的正确性提供了可靠的依据。仪器内置大容量掉电不丢失数据存储器,可将现场校验数据保存下来,可提供后台微机管理软件,将结果上传至计算机,实现微机化管理。功能特点:

1、仪器是专门用于检测电网中发生波形畸变、谐波含量、电压波动与闪变和三相不平衡等电能质量问题的高精度测试仪器;同时还具备电参量测试、矢量分析的功能。

2、可精确测量电压、电流、有功功率、无功功率、相角、功率因数、频率等多种电参量。

3、可显示被测电压和电流的矢量图,用户可以通过分析矢量图得出计量设备接线的正确与否。

4、电流测量可采用钳形互感器和直接接入两种方式进行。当采用钳形电流互感器测量时操作人员无须断开电流回路,就可以方便、安全的进行测量;当需要对数值进行更高精度的测量时,可采取直接接线的方式,能最大程度的保证测试数据的准确度。

5、可测量、分析公用电网供到用户端的交流电能质量,可测量分析:频率偏差、电压偏差、电压波动、闪变、三相电压允许不平衡度和电网谐波。

6、液晶屏幕可显示单相电压、电流波形并可同时显示三相电压、电流波形。

7、所有测试界面具备屏幕锁定功能,以方便用户读数和分析数据。

8、负荷波动监视:测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。定时记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数的变化趋势。

9、 电力设备调整及运行过程动态监视,帮助用户解决电力设备调整及投运过程中出现的问题。

10、 能够测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价

11、可设置不同的存储间隔时间,按设置的时间间隔连续存储数据;

12、内置大容量数据存储器,按1分钟的时间间隔可连续存储18个月以上,能满足长期监测试验点的需要。

13、仪器具备USB接口,可方便的将数据直接拷贝到后台管理计算机。

14、仪器可配备微型打印机,随时将现场测试数据打印出来。

15、与功能强大的数据管理软件配合,可将实时采样数据直接上传到后台管理计算机,在后台进行更全面、更迅速的处理。

16、具备万年历、时钟功能,实时显示日期及时间。可在现场检测的同时保存测试数据和结果,并通过串口上传至计算机,通过后台管理软件(选配件)实现数据微机化管理,具备强大的报表功能。

17、采用大屏幕进口彩色液晶作为显示器,中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面,人机对话界面友好。

18、5分钟无操作液晶显示自动关闭,以便最大程度的延长电池工作时间。

19、导电硅胶按键,手感好、寿命长、设计合理、操作方便。

20、内置大容量、高性能锂离子充电电池,充满电连续工作10小时以上。

21、体积小、重量轻,便于携带,既可用于现场测量使用,也可用做实验室的标准计量设备。

技术参数:

1、输入特性

电压测量范围:0~200V~800V两档。

电流测量范围:

钳形互感器;0.05~5A~25A(标配)

           10A~100A~500A(选配)

相角测量范围:0~359.99°。

频率测量范围:45~55Hz。

电压通道数:三通道(UA、UB、UC)。

电流通道书:三通道(IA、IB、IC)。

最大谐波分析次数:64次。

1分钟间隔最大连续存储周期:18个月。

2、准确度

电参量测量部分:

电压:±0.2%

频率:±0.001Hz

电流、功率:±0.5%(钳形互感器±1.0%)

相位:±0.1°(钳形互感器±0.2°)

电能质量部分:

基波电压允许误差≤0.5%F.S.

基波电流允许误差: ≤1%F.S.

基波电压和电流之间相位差的测量误差:≤0.2°

谐波电压含有率测量误差:≤0.1%

谐波电流含有率测量误差:≤0.2%

三相电压不平衡度误差:≤0.2%

电压偏差误差:≤0.2%

电压变动误差:≤0.2%

3、    工作温度:-10℃~ +40

4、    充电电源:AC100V~220V、频率45Hz-55Hz

5、    主机功耗:≤3VA

6、    电池最大工作时间:≥10小时

7、    绝缘:

⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

⑵、工作电源输入端对外壳之间承受工频1.5KV(有效值),历时1分钟实验。

8、    体积:320mm×240mm×130mm

9、    重量:2.6 Kg
