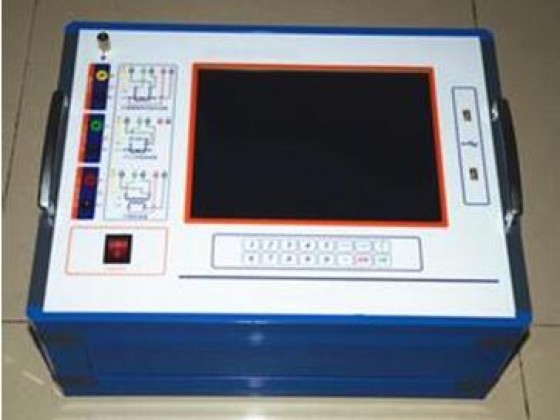

HN2003A互感器现场校验仪

型号:HN2003A

产品简介:

产品详情

功能简介:

发电厂与变电站的高压电能计量装置,以及大量用户的电能计量装置,关系到发电、送电、供电及用户多方的利益。为保证计量准确,必须按照SD109《电能计量装置检验规程》和DL/T448-2000《电能计量装置技术管理规程》进行检验。

我公司的MEHG-PCII互感器现场综合校验仪是以高端测试技术,大规模电子线路设计以及符合JJG313-94《测量用电流互感器》、JJG314-94《测量用电压互感器》、JJG313-94《互感器校验仪》检定规程研制出来的。它解决了现场检定互感器工作强度大、操作繁琐问题,同时该产品性能可靠、功能强大。

功能特点:

具有电压互感器检定、电流互感器检定、电压互感器负载箱测试、以及电流互感器负载箱测试于一身,方便现场开展计量装置现场检定工作。

2、内部具有大功率的锂电池作为仪器工作电源,纯净的电源带来更稳定、更精确的测量数据,同时方便开展现场检定工作。

3、采用640×480高分辨率大屏幕液晶显示,具有人性化的界面及操作设计,使用触摸屏辅助操作,使操作变的更加方便、快捷。

4、采用精准的软件算法,测量数据的准确性进一步提高。

5、具有智能判断外接线状况,提示接线错误、变比、极性错误等。

6、自动对测试数据进行化整,并判断是否超差。

7、直接出具现场检定结论,合格或不合格。

8、电压互感器检定工作中仪器具备内部电压负荷箱,不需要另接电压负载箱。

9、大规模存贮器可存储现场测试数据多达1000条。

10、  采用工程塑料模具机箱防震、防压,保障现场操作人员的安全和设备安全。

技术参数:

主要性能技术指标

1 :整机通用技术指标

①整机准确度:1级

基本误差:

DX=± K(X×1%+Y×1%±DX)

DY=± K(X×1%+Y×1%±DY)

式中:

ΔX——同相分量基本误差允许值;

ΔY——正交分量基本误差允许值;

K——仪器常数,K=1;

X——同相测量盘示值的绝对值;

Y——正交测量盘示值的绝对值;

DX,DY——测量盘最小分度值或量化值;

②工作电压、工作电流、百分表准确度:1级

③工作电压范围:5V~120V

④工作电流范围:50mA~8A  即(5A:1%~160%)

⑤ΔV测量范围:0.1mV~200V(PT或阻抗)

⑥ΔI测量范围:5uA~6A

⑦频率测差范围:40 Hz~60 Hz    分辨率:0.1 Hz

2:测量范围

           f:  0.0000%~200.0%(CT/PT)

           δ: 0.000′~999.9′

           Z: 0.0000Ω~100.0Ω

           Y:  0.0000mS~100.0 mS
