HN-301光数字万用表

型号:HN-301

产品简介:

产品详情

功能简介:

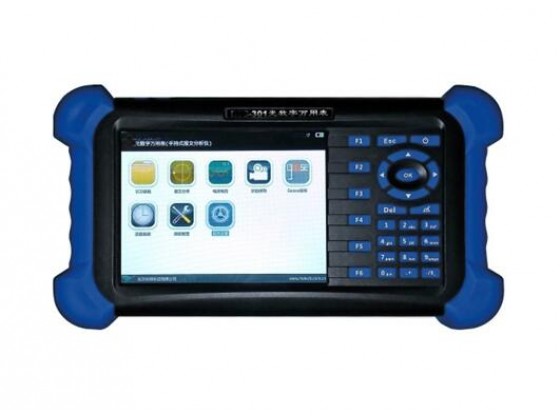

HN-301系列光数字万用表是一款基于IEC61850标准开发的,广泛应用于智能化变电站的手持式光数字报文分析、测试仪器,可用于保护测控装置、智能终端、合并单元、互感器等设备的快捷测试。它集高精度测量与多种测试测试功能于一体,采用触摸屏与按键相结合的技术,是数字化/智能变电站安装、调试、运行和维护的必备工具。

主要特点

5.7寸电容式多点触摸屏,内置11000mAh大容量可充电锂电池,续航时间大于6小时;

2对光纤以太网口、2对光纤串口、1IRIG-B/PPS同步接口,支持单纤连接;

支持USB存储设备接入,方便导入导出数据;

支持IEC61850-9-1/2/LEGooseIEC60044-7/8 FT3IEEE-1588IRIG-BPPSSCL等标准;

集多种功能于一体,轻松完成间隔层、过程层的保护测控装置、合并单元、智能终端、互感器测试;

图表显示各种电气参数,用户不需要关心报文解析细节,直接查看结果;

A9+FPGA双核工业计算机性能,运算速度快,报文发送离散度<0.1us,报文接收时标误差<25ns

小巧精致,携带方便,测试简单;

主要功能

SCD解析:支持SCL文件(SCDICDCID)文件导入、解析、存储;

报文探测:支持IEC61850-9-1/2/LEGooseIEC60044-7/8 FT3报文自动探测与解析,并自动与SCL文件进行匹配,标记不匹配项;

SV/FT3报文监视:提供波形、幅值、相位、品质、频率、谐波含量、丢帧统计、离散度、异常报文告警等多种分析功能,支持报文重新采样;

Goose报文监视:提供状态、变位记录、品质、丢帧、异常报文告警等多种分析功能,支持Goose发送机制检测;

Goose发布测试:提供Goose报文直接发布测试(虚端子测试);

电流电压测试:提供6路电流、6路电压加量、8路开出、8路开入测试,可手动调节、自动递变,并分析测试结果;

状态序列测试:提供多状态连续输出测试,支持短路模型计算,支持多种切换方式,支持IRIG-B码同步触发;

光口流量测试:光口实时流量、峰值流量、平均流量测试;

核相测试:支持多组SV报文通道核相测试;

极性测试:支持直流法测试电子式互感器、变压器极性测试 ;

主要技术指标

光纤以太网口

2对×100Mbits/sSC,多模,1310nm

IEC61850-9-1/2/LEGooseIEEE-1588

发送离散度:<0.1μs

接收时标精度:<25ns

1588对时精度:<80ns

光纤串口

2对×(2~10Mbits/s),SC,多模,850nm

IEC60044-7/8FT3;支持曼码或异步串口传输方式;

发送离散度:<0.1μs

接收时标精度:<25ns

同步接口

1个×IRIG-B/PPS光口,SC,多模,850nm

精度:<1μs

电以太网口

1个,RJ-45,100Mbits/s

USB接口

1个,USB存储设备

屏幕

5.7,电容屏,多点触控

供电

4.2V3.0A

电池

可充电锂电池,11000mAh

续航时间:>6小时

体积

250mm×140mm×44mm

重量:<1Kg
