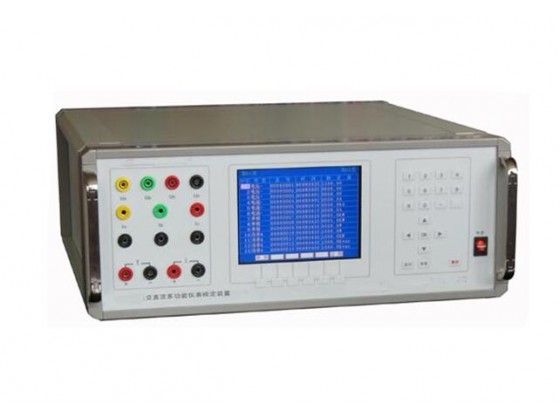

HN8002A交流采样变送器校验装置

型号:HN8002A

产品简介:

产品详情

功能简介:

主要是用于各种交流采样装置以及电测量变送器的检验,将一些基本的误差进行自动控制,市场上有很多类似的产品,如:电能表校验装置、压力自动校验装置、温度校验装置等等,针对的环境不同,那么使用的产品也有所不同,那么交流采样变送器校验装置具有哪些显著的特点呢?下面来了解一下吧!

功能特点:

1.交流采样变送器校验装置能够自动检验出电力系统各交流采样装置以及电测量变送器存在的一些误差,变送器输出的直流电压中的纹波含量以及响应时间等。

  2.交流采样变送器校验装置中能够生成2~31次谐波的畸变波,其中谐波个数、次数、幅度等对于基波的相位是可以进行程控的。

  3.其中设备中功放的工作频带是40HZ~1kHZ,具有很好的线性特点。电流的功放表现为恒流源,电压功放表现为恒压源。设备本身的重量较轻,所以比较适合现场校验交流采样器和电测量变送器。

  4.该装置可以离线进行校验也可以在线进行检验交流采样器。

  5.设备中设有RS-232接口,所以可通过上位机软件,然后由PC进行控制装置,从而实现自动或手动检验,并且可以对结果进行处理和管理。

  6.设备中有大容量的非易失性的存贮器,可以存贮大量的检测原始数据,更加方便以后的阅读和上传,可存贮300台数据。

技术参数:

1、电压量程:57.7V、100V、220V,

     每相输出容量:10VA;

  2、电流量程:1A、5A,

     每相输出容量:10VA;

  3、电压、电流调节范围:0~120%,

     调节细度:5×10 ;

  4、频 率   调节范围:45~65Hz,

     调节细度:0.001Hz,

     调定值准确度:5×10 ;

  5、相 位   调节范围:0~359.99°,

     调节细度:0.01°;

  6、电压、电流、功率测量准确度:0.05%;

  7、电压、电流输出波形失真度:≤0.3%;

  8、电压、电流及功率输出稳定度:≤0.01%/60s(峰-峰值);

  9、谐波 2~31次,  幅度 0~20%,

  10、相位细度0.01°•N(N为谐波次数)。

  11、模拟量输出

     电压量程:±1、±5、±10V;

     电流量程:±1、±5、±10、±20;

  12、变送器测量

     直流电压:±1、±5、±10V、±20、1~5、2~10V,准确度:0.01%;

     直流电流:±1、±2.5、±5、±10、±20、4~20mA,准确度:0.01%;

     纹   波:准确度1%;响应时间 40ms;

  13、其它

     工作电源:单相220V±10%,50Hz±5%;

     使用环境:温度20℃±10℃,相对湿度≤85%RH;

     体积重量:460×360×175mm ,<15kg。
