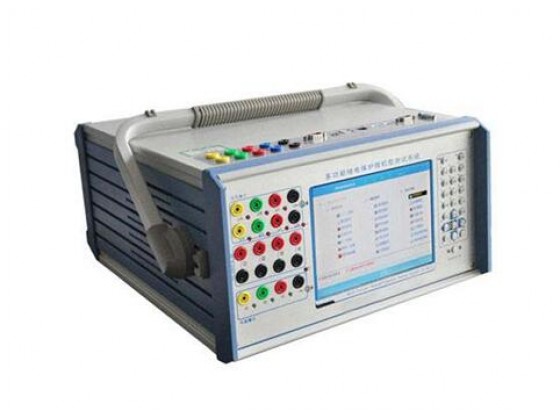

HN843A微机继电保护测试仪 工控机型 4U+3I

型号:HN843A

产品简介:

产品详情

功能简介:

   该设备满足继电保护现场所有试验要求。工控机型,本仪器具有标准的四相电压,三相电流输出,电压125V/相,电流40A/相。三相并联可达120A。既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差功保护和备自投装置,试验更加方便和完美实用。并且携带方便。

技术特点:


1可满足现场所有试验要求。本仪器具有标准的四相电压,三相电流输出,电压125V/相,电流40A/相。三相并联可达120A。既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差功保护和备自投装置,试验更加方便和完美。

2、各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

3、Windows XP操作界面,人机界面友好,操作简便快捷;高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏,可以提供丰富直观的信息,包括设备当前的工作状态及各种帮助信息等。

4、本机Windows XP系统自带恢复功能,避免因非法关机或误操作等引起的系统崩溃。

5、配备有超薄型工业键盘和光电鼠标,可以象操作普通PC机一样通过键盘或鼠标完成各种操作。

6、主控板采用DSP+FPGA结构,16位DAC输出,对基波可产生每周2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度。

7、功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定。

8、采用USB接口直接和PC机通讯,无须任何转接线,方便使用。

9、可连接笔记本电脑(选配)运行。笔记本电脑与工控机使用同一套软件,无须重新学习操作方法

10、具备GPS同步试验功能。装置可内置GPS同步卡(选配)通过RS232口与PC机相连,实现两台测试仪异地进行同步对调试验。

11、配有独立专用直流辅助电压源输出,输出电压分别为110V(1A),220V(1A)。以提供给需要直流工作电源的继电器或保护装置使用。

12、具有软件自较准功能,避免了要打开机箱通过调整电位器来校准精度,从而大大提高了精度的稳定性。

技术参数:


1、 交流电流源:

相电流输出(有效值):  0--40A/相,精度0.5%

三相并联输出(有效值): 0--120A/三相同相位并联输出

相电流长时间允许工作值(有效值): 10A

每相最大输出功率 :420VA

三相并联电流最大输出功率 :900VA

三并电流最大输出允许工作时间 :10s

频率范围: 0--1000Hz    精度:0.001Hz

谐波次数: 2--20次      相位:0--360°    精度:0.1°

2、直流电流源:

电流输出:  0--±20A/相  :精度 0.5%

3、交流电压源:

相电压输出(有效值): 0--125V/相  精度:0.5%

线电压输出(有效值): 0--250V

相电压/线电压输出功率 : 75VA/100VA

频率范围: 0--1000Hz  精度:0.001Hz

谐波次数: 2--20次    相位:0--360°   精度:0.1°

4、直流电压源:

相电压输出幅值:0--±150V   精度:0.5%

线电压输出幅值:0--±300V

相电压/线电压输出功率: 90VA/180VA

5、开关量端子:

开关量输入端子:  8对

空接点: 1--20mA,24V 装置内部有源输出

电位翻转: 0--6VDC为低电平

          15--250VDC为高电平

开关量输出端子:4对,空接点,遮断容量:110V/2A,220V/1A。

6、时间测量范围:

范围 1ms--9999s    测量精度 1ms

7、体积重量:

体积 470 (mm)×250 (mm)×560 (mm);   约21.6Kg
