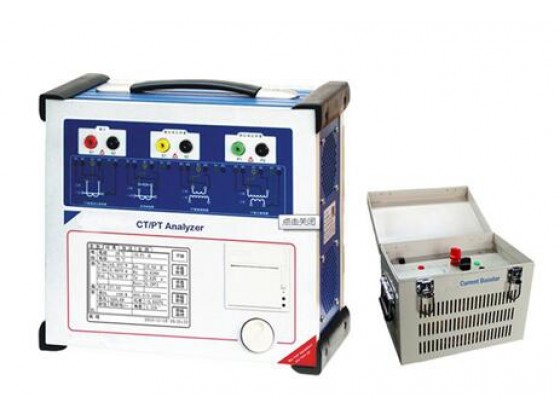

HN12A互感器综合分析仪

型号:HN12A

产品简介:

产品详情

功能简介:

1  励磁特性试验

2 变比试验

3 相位和极性试验

4 CT各种一次电流及各种负荷时的比差、角差测量

5 CT二次绕组电阻测量

6 CT二次回路负荷测量

7 CT暂态特性测试与分析

8 CT升流试验

9 测量校核各种型号的CT、PT,包括保护CT、计量CT、TP级暂态CT、励磁饱和电压达到40KV的CT、变压器套管CT、各电压级PT等.

10 拐点电压/电流、10%(5%)误差曲线、准确限值系数、仪表保安系数、二次时间常数、剩磁系数、准确级、饱和和不饱和电感等CT、PT参数的测量.

技术特点:


1  基于先进的变频法测试CT/PT伏安特性曲线和10%误差曲线,输出最大仅180V的交流电压和5A的交流电流, 却能应对拐点高达30KV的CT测试。

2 带升流输出功能,带升流器最大电流可达150A。

3 功能全面,可用于各种型号CT、PT的励磁、变比、相位、极性、二次绕组电阻、负荷、比差以及角差等稳态或暂态特性测试。

4 自动给出拐点电压/电流、 10%误差曲线、 5%误差曲线、准确限值系数(ALF)、 仪表保安系数(FS)、 二次时间常数(Ts)、剩磁系数(Kr)、准确级、饱和和不饱和电感等参数。

5 可遵照GB1208-2006(IEC60044-1)、 GB16847-1997(IEC60044-6)等不同的标准对CT、PT进行测试和计算。

6 界面友好美观,全中文图形界面,5.7寸图形透反式LCD,阳光下可视。

7 装置可存储3000组测试数据,掉电不丢失。 试验完毕后可调出数据进行分析,或通过U盘上传至PC机生成WORD报告。

8 测试方便,除了负荷测试外,其他各项测试都是基于同一接线。

9 易于携带,装置重量<9Kg。



技术参数:

输出电压:0~180V (RMS)

■  输出电流:0~12A,峰值36A

■  电压测量:准确度 ±0.1%

■  CT变比测量范围:1~30000

■  PT变比测量范围:1~30000

■  变比测量:准确度 ±0.05%

■  相位测量:准确度 ±3’,分辨率 0.3’

■  二次绕组电阻测量范围:0.1~300Ω, 分辨率0.2mΩ, 精度 1%±1 mΩ

■  交流负载测量:0~300VA,精度 1%±0.1VA

■  升流电流输出:0~150A

■  输入电源电压:AC220V±20%,50HZ

■  工作条件:温度 -10℃~50℃, 湿度 ≤90%

■  尺寸:340mm×300mm×150mm

■  重量:<9kg
