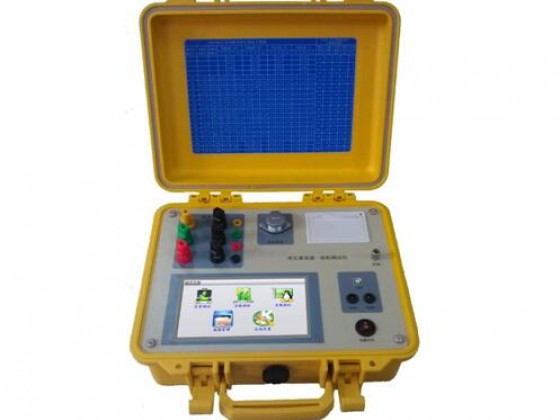

HN6600A变压器容量及特性测试仪

型号:HN6600A

产品简介:

产品详情

功能简介:

有源变压器特性-容量综合测试仪是我公司针对这种问题专门开发、研制的专门用于变压器容量、损耗参数测量的高精度仪器。它自带高效能充电电池,不用外接电源即可工作,充电一次可连续测量100台次;同时,内部数字合成三相标准正弦波信号(绝非简单的逆变交流输出,保证了非额定条件下各测试项目测试数据的准确性),经功率放大器可提供三相精密交流测试源;在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备,简化了接线,大大提高了工作效率;容量测试结果准确率达100%。它一种设备相当于二种设备:有源变压器容量测试仪+变压器损耗参数测试仪。它可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数可进行精密的测量。该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法,接线简单,测试、记录方便,大大提高了工作效率。它以大屏幕图形式液晶作为显示窗口,图形式菜单操作并配有汉字提示,集多参量于一屏的显示界面,人机对话界面友好,使用简便、快捷,是各级电力用户的首选产品。

功能特点:

1、变压器容量及空载负载测试仪可精确测量各种配电变压器的容量,无源测量,方便、准确

2、可测量变压器的空载电流、空载损耗、短路电压、短路(负载)损耗

3、仪器内部自动进行量程切换,允许测量电压、电流范围宽,接线简单

4、测试三相变压器的空载、负载时,仪器能自动判断接线是否正确,并显示三相电压、电流的向量图

5、单机可以完成1000KVA以下的配电变压器全电流下的负载实验的测量;在三分之一额定电流下可完成

  3150KVA以下的配电变压器的负载试验的测量(在三分之一的额定电流下,仪器可换算到额定电流下的负载损

  耗参数)

6、所有测试结果均自动进行校正。仪器可自动进行诸如:波形校正、温度校正、非额定电压校正、非额定电流

  校正等多种校正,使测试结果准确度更高

7、320×240大屏幕、高亮度的液晶显示,全汉字菜单及操作提示实现友好的人机对话,触摸按键使操作更简

  便,宽温液晶带亮度调节,可适应冬夏各季

8、本变压器容量及空载负载测试仪可以由用户预设40组被试品参数,而且这些参数可以根据需要随时删除和

  增加,使用非常方便

9、自带实时电子钟,自动记录试验的日期、时间利于实验结果的保存、管理

10、面板式热敏打印机,可现场快速打印试验结果

11、数据(试品设置、测量结果、测试时间等)具备掉电存贮及浏览功能,可以存储500组实验结果,能与计算

   机联机传送数据

12、允许外接电压互感器和电流互感器进行扩展量程测量,可测量任意参数的被试品

2、技术参数:

1、环境条件

  温度:-5℃~40℃

  相对湿度:< 90%

  海拔高度:< 2500m

  外界干扰:无特强震动、无特强电磁场

  外部供电电源:220V±10%,45Hz~55Hz

2、测量范围

  容量:30KVA~65000KVA

  电压:0~700V,仪器内部自动切换量程

  电流:0~100A,仪器内部自动切换量程

  频率:45Hz~65Hz

3、测试精度

  电压:0~100V,±0.2%FS;100~700V,±0.2%

  电流:0~10A,±0.2%FS;10~100A,±0.2%

  功率:±0.5%(CosΦ>0.1),±1.0%(0.02< CosΦ< 0.1)

4、绝缘强度

  电压、电流输入端对机壳的绝缘电阻≥100MΩ

  工作电源输入端对外壳之间承受工频2kV(有效值),历时1分钟实验

5、其他指标

  外形尺寸(长×宽×高):400 ×300 ×220mm3

  仪器重量:12kg (不含测试线)
