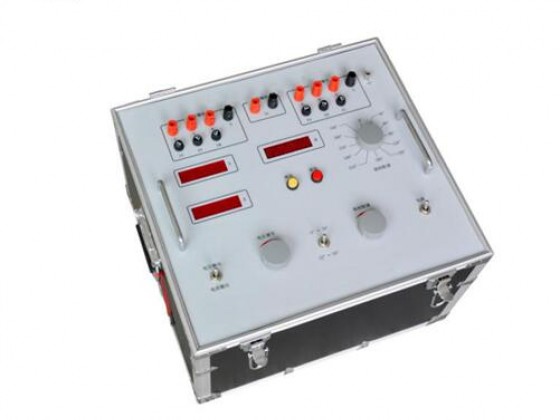

HN1018A移相器

型号:HN1018A

产品简介:

产品详情

功能简介

微电脑三相移相器可输出夹角互为120°的三相电压或三相电流,其输出可相对于一个指定的50Hz信号或系统50Hz信号作0°~360°移相。与本公司所生产的XD1352B型多功能继电保护测试仪一起可组合成一套完整的继电保护校验装置。

XD1352C型微电脑三相移相器电继电保护专业最理想的移相源,它具有精度高、稳定性好、全数字式直观显示、操作简单、重量轻等一系列优点。特别适用于校验距离保护、功率方向保护和电流电压保护等等。

功能特点

* 重量轻,便于携带;

* 其输出对参考信号作任意角连续移相或预置移相;

* 移相精度高,单步移相0.1°,稳定无漂移

* 恒压输出三相移相电压,并实现三相电压同步调节或分相不对称调节

* 恒流输出三相移相电流,并实现三相电流同步调节(自动保持三相电流平衡,与三相电流负载不平衡无关)

* 保持移相角不变,可实现参考电流及移相电压幅值的突然改变,且突变前后的幅值可以预置——即模拟不同状态的短路

* 可预置参考电流及移相电压幅值的突然改变时,移相电压信号的突变角

* 所输出电压信号的突变角可在0°~360~范围进行事先预置

* 数字显示移相角度/突变角、电流/电压幅值

* 设有防外部过载及短路的快速自动保护装置

* 可以与XD1352B继电保护测试仪联机使用,也可独立使用

* 保护校验外部接线简单,由于实现了电压突变功能,可简化接线方式,以阻抗继电器校验为例,其简化方式如下图(供参考)

技术参数

1.基本单元

* 输出相数:三相电压或三相电流

* 输出波形:正弦波

* 三相相位差:对称120°(对称角误差≤±0.5°)

* 输出频率:与电力系统50Hz同步

* 输出移相相电压:1~100V(恒压)或相电流0.1~10A(恒流)

* 移相范围:±360°

* 输出总功率:150VA

* 移相方式及速度:

(1)连续移相

(2)单步移相(微调移相):每步0.1°

(3)预置移相(大跨度快速移相):100°/S

* 预置移相误差:≤±0.5°

2.移相输出时的电压突变单元:

* 电压幅值突变整定范围:10%~100%额定电压

* 电压突变角整定范围:0°~360°

* 突变相数:3相(任选)

* 电压突变响应时间:<0.5mS

* 操作方式:键盘操作

3.显示方式及分辨率:

* 数字相位表显示相位角/突变角(分辩率:0.1°)

* 数字电压表显示电压幅值(分辨率:0.1V)

* 数字电流表显示电流幅值(分辩率:0.01A)

4.工作电源:单相220V±10% 50Hz

5.外形尺寸:440×360×160mm
