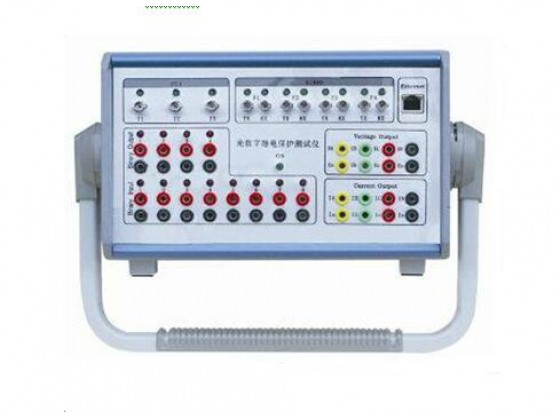

HN890A光数字继电保护测试仪

型号:HN890A

产品简介:

产品详情

功能简介:

光数字继电保护测试仪是我公司结合电力现场情况及电力用户经验自主研发的便携式新产品,产品采用高性能 PowerPC 处理器、大规模FPGA、以太网通信等技术,可支持 IEC60044-8(FT3)、IEC61850-9-1、 IEC61850-9-2 及GOOSE 光数字信号接入,为 IEC61850 继电保护装置、IED 等提供完整的测试方案。

1. 支持手动配置、SCL自动解析配置、报文监听配置、读取保存配置等四种配置方式,方便对数字测试仪进行配置;

2.支持对模拟小信号的配置;

3.支持对网络中的报文监听及分析、数字输出波形的监视、有效值与相位的计算;

4.支持SCL解析/报文监听配置与当前配置内容进行对比,快速定位配置差异,提供覆盖配置功能,迅速完成调试任务;

5.支持序号偏差、丢帧测试、同步测试、品质测试、序号跳变、错值测试等多种采样值异常模拟;

6.完备的试验功能,能够对各种类型的保护装置及元件进行测试;

7.独特的继电器特性模块,包含国内外绝大部分型号继电器的特性模板,只需输入定值即可直观的显示对应保护元件的特征图形;

8.提供完备的电气信号量及状态量的显示;

9.多种模拟量参数的设置方式:可以任意选择相-地、相-相、序分量、阻抗等输入方式,并可任意切换;

10.独特的输出信号自定义模块,可以根据需要编辑各种复杂的信号输出流程;


功能特点:

1.适应不同电力用户需求,为各种 IEC61850 继电保护装置及 IED 提供全面的测试解决方案;

2.采用新一代高性能 PowerPC + FPGA + Ethernet 硬件架构,运算能力强、通信速度快、系统稳定可靠;

3.提供4对 100Mbps 光纤以太网收发口、6 个光串口输出,支持 IEC60044-8(FT3)、IEC61850-9-1、IEC61850-9-2 及 GOOSE 光数字报文输出测试,GOOSE 信号可独立收发,也可与 IEC61850-9-2 共一个光以太网口收发;

4.具有光信号接收口,可接收并解析符合 IEC60044-8(FT3)、IEC61850-9-1、IEC61850-9-2、GOOSE 规约的报文,实现装置输出的自环测试;同时可接收合并单元(MU)或其它 IED 设备发出的光数字信号,实时显示其波形;

5.兼容传统模拟开关量处理,提供 8 路模拟开关量输入和 4 路模拟开关量输出;

6.可实现各种规约下的变压器差动保护的三侧差动测试、母差保护的四回出线差动测试,可进行 GOOSE 传输延时测试;

7.可进行丢帧、错序、失步、网络阻塞、假数据、置品质位无效、置同步位失步等多种网络故障模拟测试,评判保护装置在各种异常情况下动作性能,校验保护动作行为是否与其设计原理一致,避免在实际运行中发生上述情况时,保护装置发生误动或拒动;

8.针对 IEC61850-9-2 采样值输出的灵活性,设计了可供用户选择的多样化的采样值输出模板,采样值和 GOOSE 收发支持 CID、SCD 文件的导入导出并支持网络配置方式,大大地简化了测试的手动配置工作,提高了测试效率;

9.支持 802.1D 协议规定的通用属性多点注册协议 GMRP;使用 GMRP 可以动态注册交换成员在局域网内的 VLAN,使得各装置在不调整接线的情况下,可动态的调整装置接收到的数据;

10.提供 1 个 IRIG-B/PPS 光串口输入,可接入 IRIG-B 或 PPS 对时信号,与 GPS 同步时钟同步,误差小于 1us。并率先引入符合 IEEE1588 标准的网络对时方式,使得装置的对时方式更加多样化,更符合未来数字化变电站数据传输网络化的需求;

11.具有丰富的测试模块,如光数字报文测试、电压电流测试、整组试验、谐波试验、状态序列、时间特性测试、线路距离保护测试、阻抗边界搜索测试、差动试验、并列同期、故障仿真与再现、系统振荡测试等;

12.可组合多种测试功能模块进行批量测试,边界搜索可实时再现扫描全过程,使测试过程透明化;可实现次谐波和间谐波叠加输出,次谐波和间谐波分辨率为 0.25 次;

13.支持故障仿真和 COMTRADE 格式数据回放:支持 PL4 仿真格式数据按 IEC60044-8(FT3)、IEC61850-9-1、IEC61850-9-2 规约输出;支持满足 COMTRADE 1991 或COMTRADE 1999 格式的数据回放,数据输出采样率自适应,最高可达 12.8kHz。

技术参数:

提供4路100Mbps光纤以太网接口,可用于输出符合IEC61850-9-2/9-1规约的采样值报文,同时还可以用于GOOSE报文发送与接收;

可输出3路符合IEC60044-8规范的FT3格式采样值报文;

对于采样值报文,其通道功能、通道数目、采样速率、ASDU数目等均可进行自由设置;

对于GOOSE报文,其通道数目、发送间隔时间、控制块信息等均可自由配置;

兼容传统模拟开关量处理,提供8路模拟开关量输入和4路模拟开关量输出,同时开入量能够自动识别带电位和空接点的输入信号;

支持12路模拟小信号输出;

支持12路直流电压源输出;

支持GPS同步;

提供1个RJ45以太网口,负责与上位机软件通信;

完备的信号指示:在前面板上提供IEC61850-9-2/9-1以及GOOSE的光纤以太网接口的链接和收发状态指示,以及IEC60044-8的光纤接口的发送状态指示,所有硬接点的开入、开出量在前面板上均有相应的状态指示灯;

所有光纤接口均为ST接口,接线稳定可靠;
