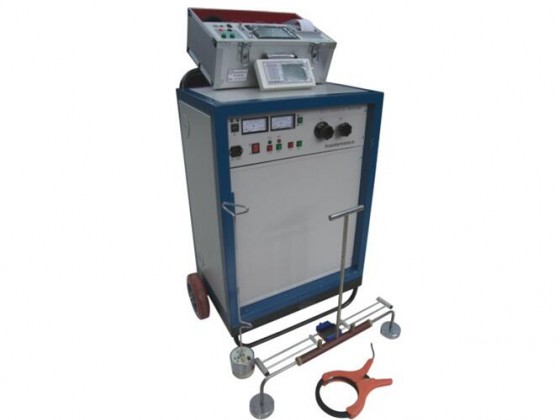

HN6083A电缆故障快测系统

型号:HN6083A

产品简介:

产品详情

功能简介

可解决35KV及以下电力电缆的各类故障。测距主机采用了三级脉冲高级弧反射预定位技术,实现了弧短路时间从几微秒到350毫秒的变化,使得测试波形均呈现为低压脉冲波形,可实现自动判距,使得故障测距简单而唯一,将人的经验因素降到最低;所配电缆综合探测仪具有带电或停电寻径、带电缆识别的特有功能;具有绝缘测试功能有助于故障性质分析判断;同时可解决金属性死接地故障这一过去无法解决的难题;

功能特点:

系统所配精确定位仪具有声波、电磁波数字大小显示、故障点距离提示以及路径监测、噪声频段选择、放电声存储等多项特有功能;同时配备了高级防外界噪声拾音探头,高阻军用耳机,使得定点单元具有超强的防外界干扰能力,大大减少了人的经验因素。系统所配高压源是将传统的控制箱、升压器、脉冲电容放电球隙、放电棒,用工控技术数字化处理,科学的集成为一体,实现了真正意义的一体化,高压脉冲电源抛弃了需调节球间隙放电有声音的烦恼。界面为数字化液晶显示,显示出仪器的工作状态、电压高低、脉冲频次、残余电压等信息;接线简单(只需接:一根电源线、一根高压线、一根地线)体积小重量轻,基本不占工作场地。系统所配高压发生器具有自动设定电压,单次或连续放电,接线简单、体积小重量轻等优点。此套仪器组合属于电缆故障测试中的最强组合,代表了国内最高水平及电缆测试的发展趋势。相信随着宣传及推广,它们会迅速普及到广大电缆维护者手中,为我国的电力电缆维护做出积极的贡献。

技术参数:

1、系统组成及简介:

电缆故障快测系统由以下四个单元组成,

2.1 故障测距单元——三级脉冲测距主机及中央控制单元

主机采用三级脉冲高级弧反射预定位技术使得所有测试波形均显示为低压脉冲波形,实现了故障点距离自动定位,故障测距简单而轻松。中央控制单元是有源的储能装置,可自动控制一级高压击穿故障,二级有源续弧,三级脉冲采样。实现三级脉冲法、提高采样成功率的必要组成部分。

2.2 寻踪及识别单元——电缆路径仪

全数字路径测试仪,可伸缩式人体工学设计

2.3 故障定点单元——故障定点单元——智能定位仪

系统所配精确定位仪具有声波、电磁波数字大小显示、故障点距离提示以及路径监测、频段选择、存储等多项功能。同时配以防噪拾音探头、高阻军品耳机,使其具有超强的抗干扰能力,大大减少了人的经验因素。


2.4 高压信号单元——一体化高压信号发生器

电缆故障预定位的能量提供部分,向外提供高压高能的电脉冲。(系统所配高压发生器具有自动设定电压,单次或连续放电,接线简单、体积小重量轻等优点。) 系统所配高压源是将传统的控制箱、升压器、脉冲电容放电球隙、放电棒,用工控技术数字化处理,科学的集成为一体,实现了真正意义的一体化,高压脉冲电源抛弃了需调节球间隙放电有声音的烦恼。界面为数字化液晶显示,显示出仪器的工作状态、电压高低、脉冲频次、残余电压等信息;接线简单(只需接:一根电源线、一根高压线、一根地线)体积小重量轻,基本不占工作场地。


点击数:2949 录入时间:2016-01-14 10:46:41【打印此页】【返回
