HN5000变频串联谐振

型号:HN5000

产品简介:

产品详情

功能简介:

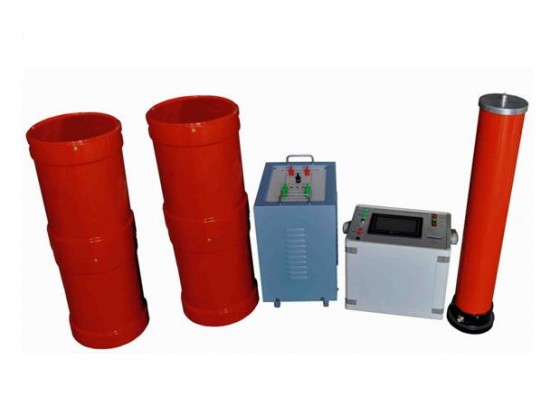

变频串联谐振由变频电源、激磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式;分压器并联在被试品 上,用于测量被试品上的谐振电压,并作过压保护信号;调频功率输出经激励变压器耦合给串联谐振回路,提供串联谐振的激励功率。 变频串联谐振试验装置是运用串联谐振原理,利用励磁变压器激发串联谐振回路,调节变频控制器的输出频率,使回路电感L和试品C串联谐振,谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业,适用于大容量,高电压的电容性试品的交接和预防性试验。

功能特点:

1.操作简单,体积小,重量轻,非常方便现场使用及搬运(体积与重量约为传统试验变  压器的1/10~1/30;

2.对现场电源要求低;

3.试验等效性好;

4.特有低谐波专利技术,武高所实测谐波含量低于0.3%,远低于国标不大于5%的要求,极大的保护了主变、发电机等设备不受高压谐波损伤;

5.通过权威机构--武汉高压研究所严格的型式试验鉴定,确保人员及设备安全; 在东北电科院组织的2008年全国设备大比武中名列前茅;

6.符合国标要求有监测峰值功能,可实时监测高压试验波形;

7.一键鼠标旋钮式操作,大液晶屏幕,“傻瓜式”简单易用;

8.自带微型打印机,随时打印保存试验数据;

技术参数:

1、谐振电压波型:正弦波,波形畸变率<1.0%

2、输出频率:30~300Hz

3、工作制:满功率输出下,连续工作时间60min

4、品质因素:30~90

5、输入工作电源:单相380/220V±10%,工频50Hz±5%

6、 环境温度:-10℃~+50℃

7、相对湿度:<95%,无凝露状况

8、适用范围:

1)电缆变频谐振装置;

2)发电机工频耐压试验装置;

3)变电站电气设备交流耐压试验装置;

4)CVT检验用谐振升压装置。
