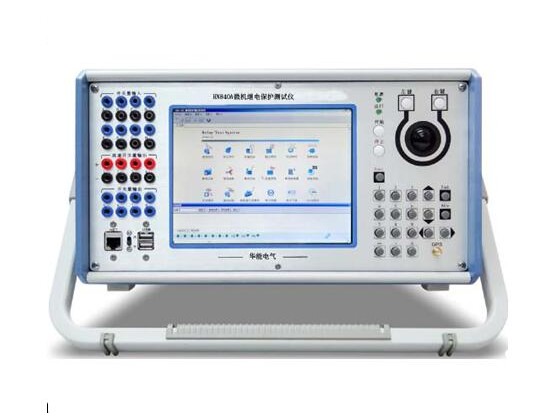

HN843C高精度微机继电保护测试仪 (工控机型 4U+3I)

型号:HN843C

产品简介:

产品详情

功能简介:

   该设备满足高端用户继电保护现场所有试验要求。工控机型,10英寸真彩大屏幕。电压电流输出灵活组合  输出达6相电压6相电流,可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型,以及12相型输出模式,既可兼容传统的各种试验方式,也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差功保护和备自投装置,试验更加方便和完美实用。并且携带方便。

技术特点:

1、智能型主机,主机采用DSP芯片控制,16位DAC输出,对基波可产生每周2000点的高密度正弦波,为国内测试仪中的最高水平。大大改善了波形质量,提高了测试仪的精度。

2、单机独立运行,装置由旋转鼠标通过大屏幕液晶显示屏幕进行操作。

3、联接电脑运行,连机打印报告等。

4、“傻瓜式”操作,采用先进的“光电旋转鼠标”控制器,免去复杂的键盘操作,不需要计算机知识都可操作,简便易学。

5、模块化设计,所有插件之间完全独立,只需要换插件即可实现硬件的维护和升级。

6、由于是六相电流,六相电压输出,可方便对备自投装设置和微机差动保护装置进行试验,使该项试验非常完美。

7、单机独立运行,内置高性能工控机,住频300~600MHZ,128M内存,12G硬盘,运行Windows Xp操作系统,面板配有高级不锈钢键盘,轨迹球鼠标8.4寸TFT真彩液晶显示器。

8、六相电流、六相电压同时输出。

9、可方便对备自投装置和微机差动保护装置进行试验。

10、可对现场各种继电器,保护及安全自动装置进行检定,并可模拟各种复杂瞬时性,永久性,转换性故障进行整组试验。可实时保存测试数据,显示矢量图,绘制各种特性曲线,联机打印报表等。

11、采用USB2.0接口与PC机相连,无须任何转接线,使用方便。

13、 整机采用开关电源及开关放大器技术。

14、 模块化设计,所有插件之间完全独立,只需更换插件即可实现硬件的维护和升级。

15、 随意配置,如配置成6相电流,5相电压+2相电流等。

16、 用户可通过软件对测试仪精度进行校准

17、 可对Comtrade格式的故障录波数据进行回放。

18、 按国际标准设计有电源功率因数校正电路,使装置效率高达95%以上。

19、 微机继电保护测试仪供电电压下降到120V时,仍保证装置正常工作。

20、 功放采用硬件保护方式,保证装置的可靠性。微机继电保护测试仪微机继电保护测试仪微机继电保护测试仪

技术参数:


2. 交流电流源:

六 相电流输出(有效值):  0--30A/相,精度0.5%

六相并联输出(有效值): 0--180A/三相同相位并联输出

相电流长时间允许工作值(有效值): 10A

每相最大输出功率 :320VA

六相并联电流最大输出功率 :900VA

六并电流最大输出允许工作时间 :10s

频率范围: 0--1000Hz    精度:0.001Hz

谐波次数: 2--20次      相位:0--360°    精度:0.1°

2、直流电流源:

电流输出:  0--±20A/相  :精度 0.5%

3、交流电压源:

相电压输出(有效值): 0--125V/相  精度:0.5%

线电压输出(有效值): 0--250V

相电压/线电压输出功率 : 75VA/100VA

频率范围: 0--1000Hz  精度:0.001Hz

谐波次数: 2--20次    相位:0--360°   精度:0.1°

4、直流电压源:

相电压输出幅值:0--±150V   精度:0.5%

线电压输出幅值:0--±300V

相电压/线电压输出功率: 90VA/180VA

5、开关量端子:

开关量输入端子:  8对

空接点: 1--20mA,24V 装置内部有源输出

电位翻转: 0--6VDC为低电平

          15--250VDC为高电平

开关量输出端子:4对,空接点,遮断容量:110V/2A,220V/1A。

6、时间测量范围:

范围 1ms--9999s    测量精度 1ms

7、体积重量:

体积 560 (mm)×250 (mm)×620 (mm);   约29.1Kg

8、电源:

AC220V±10%   50Hz   10A
