大电流发生器如何选型

型号:HNDL

产品简介:

产品详情

大电流发生器如何选型

大电流试验设备按照使用一般分为以下几种:

1、单相大电流发生器

2、三相大电流发生器

3、智能型全自动大电流发生器

4、温升大电流发生器  温升试验设备  JP柜温升试验装置

5、直流大电流发生器

6、熔断器大电流试验装置

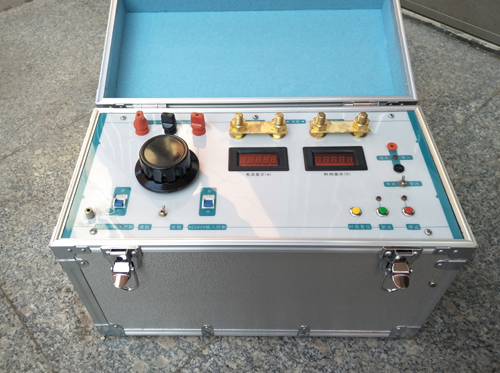

1、 HNDL-1000I单相大电流发生器

1)基本型 可采用串并联,主要于电力系统的一次母线保护和电流互感器变比等试验,也可以对电流继电器及开关行程时间、过流速断、传动等试验进行整定。

2)集成型 集电流,时间,变比,极性于一体 为供电局,电厂现场测试。

3)瞬冲型  无需预调。(熔断器测试仪)电流直接输出额定值。对负载自适应。用于熔断器测试。

功能特点:

1 采用进口0.23铁芯,电效率高铁心无气隙,叠装系数可高达95%以上,铁心磁导率可取1.5~1.8T(叠片式铁心只能取1.2~1.4T),电效率高达95%以上,空载电流只有叠片式的10%。

2  采用环形设计。体积小重量轻,环形变压器比叠片式变压器重量可以减轻一半.

 3 磁干扰较小环形变压器铁心没有气隙,绕组均匀地绕在环形的铁心上,这种结构导致了漏磁小,电磁辐射也小,无需另加屏蔽都可以用到高灵敏度高准度的电子设备上采用

4  采用0.2级数字式真有效值电流表显示,准度高。而且无需外附标准CT及其他附件,简洁直观。

5 采用0.2S级高准度电流互感器,保证电流信号的线性度和高准度输出.

6 内置高准度毫秒计。满足时间高准度测试的需要。

技术参数:

输入电源:AC 220V /380V  50HZ

电流输出:0- 1000A        准度:0.2  分辨率:0.01A

电流输出:1000- 5000A     准度:0.2  分辨率:0.1A

电流输出:5000- 10000A    准度:0.5  分辨率:1A

电流输出:10000-50000A    准度:0.5  分辨率:1A

输出端开口电压:≥6V

时间测试:0.001S-9999.999S  分辨率:0.001S

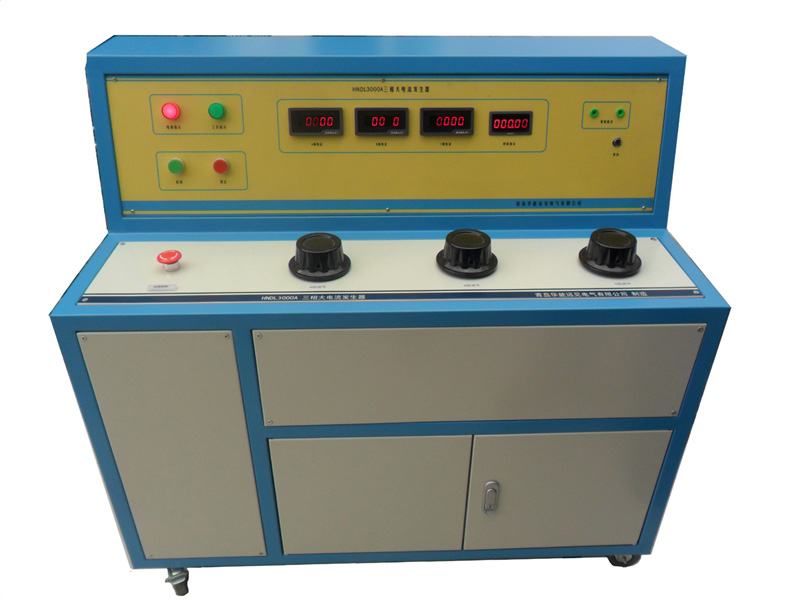

2、HNDL-1000/3三相大电流发生器

功能简介:

     HNDL1000/3三相大电流发生器适用于电力系统技术人员检验电流互感器保护装置及二次回路电流试验。也可用于开关,电缆、电流传感器和其它电器设备作电流负载试验及温升试验。

功能特点:

HNDL1000/3三相大电流发生器是采用节能型自耦调压器与高导磁升流器,仪器为0.2级数字表,真有效值指示,测量准确。并配高准度数字式毫秒计,可满足时间测量。具有输出功率大、附加损耗小、抗过载能力强、操作方便、读数清晰、移动灵活等特点。

1 采用进口0.23铁芯,电效率高铁心无气隙,叠装系数可高达95%以上,铁心磁导率可取1.5~1.8T(叠片式铁心只能取1.2~1.4T),电效率高达95%以上,空载电流只有叠片式的10%。

2  采用环形设计。体积小重量轻,环形变压器比叠片式变压器重量可以减轻一半.

 3 磁干扰较小环形变压器铁心没有气隙,绕组均匀地绕在环形的铁心上,这种结构导致了漏磁小,电磁辐射也小,无需另加屏蔽都可以用到高灵敏度高准度的电子设备上采用

4  采用0.2级数字式真有效值电流表显示,准度高。而且无需外附标准CT及其他附件,简洁直观。

5 采用0.2S级高准度电流互感器,保证电流信号的线性度和高准度输出.

6 内置高准度毫秒计。满足时间高准度测试的需要。


主要技术指标
1、供电电源:AC380V±10% 50HZ三相四线
2、标称容量:12KVA  (根据指标定)
3、输出电流:3*500A,1000。  既可以三相同时输出也可单相分别输出
4、测量准度:0.2级
5、空载电压:≥3*6V
6、测量时间范围:0-99.999s 分辨率:1ms(选配)
7、大输出持续时间:≤600s(连续运行时间请说明)
8、重量:40Kg  根据指标



3、HNDL-2000/3全自动智能型大电流发生器

功能简介:

     HNDL2000/3大电流发生器适用于电力系统技术人员检验电流互感器保护装置及二次回路电流试验。也可用于开关,电缆、直流电流传感器和其它电器设备作电流负载试验及温升试验。

功能特点:

HNDL2000/3大电流发生器是采用节能型自耦调压器与高导磁升流器,仪器为0.2级数字表,真有效值指示,测量准确。并配高准度数字式电秒表,可满足时间测量。具有输出功率大、附加损耗小、抗过载能力强、操作方便、读数清晰、移动灵活等特点1 采用进口0.23铁芯,电效率高铁心无气隙,叠装系数可高达95%以上,铁心磁导率可取1.5~1.8T(叠片式铁心只能取1.2~1.4T),电效率高达95%以上,空载电流只有叠片式的10%。

2  采用环形设计。体积小重量轻,环形变压器比叠片式变压器重量可以减轻一半.

 3 磁干扰较小环形变压器铁心没有气隙,绕组均匀地绕在环形的铁心上,这种结构导致了漏磁小,电磁辐射也小,无需另加屏蔽都可以用到高灵敏度高准度的电子设备上采用

4  采用0.2级数字式真有效值电流表显示,准度高。而且无需外附标准CT及其他附件,简洁直观。

5 采用0.2S级高准度电流互感器,保证电流信号的线性度和高准度输出.

6 内置高准度毫秒计。满足时间高准度测试的需要。


主要技术指标
1、供电电源:AC380V±10% 50HZ三相四线
2、标称容量:36KVA  (根据指标定)
3、输出电流:3*500A,1000,2000,5000,10000  既可以三相同时输出也可单相分别输出
4、测量准度:0.2级
5、空载电压:≥3*6V
6、测量时间范围:0-99.999s 分辨率:1ms(选配)
7、大输出持续时间:≤600s(连续运行时间请说明)
8、重量:80Kg


4、HZDL直流大电流发生器

功能简介

大电流直流发生器是专业为高标准特殊领域设计的一款高性能电源,此发生器采用双闭环控制及截流技术下同时采用多模块并联结构,控制速度快,准度高,均流系数在1%以内,功率控制准度可达到万分之五;电源输入功率因数高达0.99、谐波不大于5%,既减少了对工厂配电变压器的压力,又符合倡导节能环保的产业政策。

功能特点:

1. 可靠性高

采用n+1模块冗余供电,即使某模块出现故障,电源仍能满负荷供电,提高了供电可靠性

2. 转换效率高

电源采用移相全桥技术,实现IGBT软开关,减小开关损耗,并采用低压降整流二极管,降低损耗。与传统的可控硅电源相比具有省电,效率高,体积小等优点。

3. 电能质量好

在电源输入端可选装12脉移相变压器、有源滤波器,保证高功率因数和低谐波。

其他性能特点
1、规格范围: 输出电压0~300v、输出电流0~300000A   客户选定
2、恒流:电流值从零至额定值连续可调,运行时间24小时长时间运行。
3、过流报警: 报警电流值0~120%额定值连续可调,电源输出电流超过电流报警值时将声光报警
4、 短路保护: 允许在任何工作状态下长期短路或短路开机
5、过载保护: 电源或负载出现故障,输出电流超过额定值1.5倍时,电源跳闸保护
6、短路报警: 当输出电压低于1%额定值时,电源声光报警


技术参数


规格型号

HNZDL-300000/300

输入

电压

三相四线380×(1±10%)V

频率

50×(1±5%)Hz

功率因数

PF≥0.94;cosΦ≥0.99

技术特点

多闭环控制技术和截流技术

输出

电压

0~3V连续平滑可调

电流

额定电流3000A连续平滑可调

功率

额定12000KVA

波形

恒定直流

电压稳定准度

≤0.01%

功率控制准度

≤0.05%



线性度

               TDH≤2%



负载效应

≤0.1%



源效应

≤0.1%



软启动时间

>3s



绝缘电阻

>20MΩ



温度漂移

100ppm/℃



绝缘强度

交流电路对地,交流电路对直流电路可承受 1500V/50Hz,交流有效值维持 1min,无击穿、飞弧现象,且漏电流不大于3mA,直流输出视输出电压不同耐压等级不同。

电源效率

≥90%

操作显示

LCD触摸屏显示面板,USB,485接口

保护功能

输入过、欠压,输出短路、过压、过流、内部过热等

可靠性及寿命

使用寿命

≥20年

MTBF

1×104h

MTTR

≤0.5h

环境

工作温度

-10℃~50℃

存贮温度

-25℃~65℃

相对湿度

≤90%(在25℃时)

综合特性

噪音

<65dB(A)

防护等级

IP20

输入进线

电源顶部

输出出线

电源顶部

远程通讯接口

RS485

冷却方式

风冷

尺寸(W×H×D)mm

980×1320×880(可按客户要求定制)

质量(Kg)

230kg

备注

接受用户的特殊定制,敬请来电垂询。

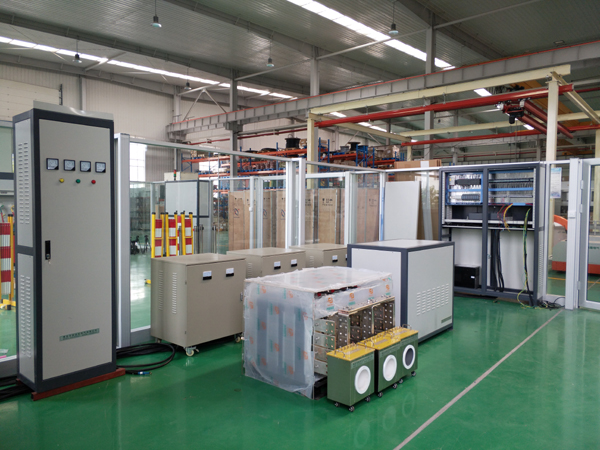

5、HNWDL-8000温升专用三相大电流发生器


又称:大电流温升试验设备,大电流温升试验系统,大电流温升试验装置

功能简介:

     HNWDL-10000温升专用三相大电流发生器主要用于母线槽,开关,开关柜和其它电器设备作电流负载试验及温升试验。

功能特点:

1)内置高配置工控机,采用可编程控制器西门子S730PLC作为中心处理器,对交流信号进行实时扫描,实现全面监测和闭环控制,并设计密码设置管理,只有获得相应操作权限的人员,才能进行某些功能的操作。

2)进口PC机15英寸真彩大液晶触摸工业平板电脑操作,采用支持现场总线技术的智能型传感器,实现数据传送的全数字化,显示操作单元选用了触摸式彩色液晶显示屏,全中文菜单,界面清晰直观,操作简单方便。测试无需外接任何辅助设备,全自动控制,傻瓜式操作,快捷、简单、方便

3)本仪器测试方法有全自动测试与手动测试两种方法,只需设置简单的试验电流与时间即可。带有自动稳流系统,配有4USB口,轻松外挂U盘、打印机等多种设备。并可可以通过鼠标接口直接操作。提供RS232和RS485两种通讯接口选择,可与后台计算机连接,通过RS232接口可以直接与电脑PC机通讯,可以打印曲线,提供电脑通讯软件;实现数据分析和温度曲线打印;

4)只需设置好目标电流即可,无需人工监控,仅需设定测试、电流和步长,省去手动调压、人工记录、描绘曲线等烦琐劳动,减小劳动强度,提高工作效率也可工作结束后把数据读到电脑上查看即可。

5)有超过限定值自动报警功能具有可靠的过热、过流、过压及短路自我保护功能。交流调压装置保护应采用微机自动保护控制和机械微动限位开关双重保护,确保恒流电源正常工作,提高产品的安全性、可靠性。

6)人性化界面,软件界面友好,全中文操作界面,控制软件具备数据记录、并可将电流、温度波形存储,数据管理、报表、打印等多种实用功能;参数设定全部在软件中完成。更为直观地分析电流与温度关系值。使所有数据和测试分析结果一目了然。试验过程中,自动跟踪目标电流,自动稳定输出电流,自动调节三相电流;试验完成后,自动回到零位;

7)自动调节交流恒流源满足GB 7251.1~ GB 7251.5标准中低压成套开关柜(含有多路输出的控制柜如GCK,MNS等)的温升试验,自动调节交流恒流源应能在温升试验中实现多台恒流电源并机运行(应提供用户使用多台恒流源并机运行的证实材料复印件,如GCK或MNS等的温升试验),

8) 带三相自动平衡系统,保证三相平衡输出,输出电流采样采用进口传感器并采用当前新电力电子技术,抗干扰能力强,输出准度高,高可达0.2级。

9). 配有准度调整菜单,用户可自行调整误差值。程控交流恒流电源可实现全智能校正,在设备可调范围内自动生成多段校正系数,确保恒流电源稳流准度。

10).可以显示三相全程电流曲线和多达120路温度曲线图。可带微型打印机,可现场随时打印曲线图及测试数据

11).试验报告为WORD格式文档,可在仪器内部进行编辑、整理、打印

12). 可根据用户要求定制测试模块,软件免费升级


主要技术指标:电流值由客户根据需要确定


型号

HNWDL-8000A

大输出电流

交流单相8000A  3组

电路方式

电动柱式调压器

交流输入

相线

3Φ4W +G

电压

380V±10%,50Hz±2%三相四线

输入电流

834A

输出

相线

1Φ2W +G

开路电压

0-20V自动转换

电流

AC  0-8000A连续可调   准度:0.5

稳流

输出电流≤±0.2%

输出端子

接线端子

保护

电子电路快速侦测过电压、过电流、过高温自动跳脱保护及告警装置 非测试状态电压为零,电流为零

显示

设定

电压表显示

数字电压表 解析度0.1V

电流表显示

数字电流表 解析度1A

调节设定

电流(高电位器调节)

整机效率

≥90%

耐压绝缘阻抗

AC 1800V 1分钟,20兆欧

冷却装置

自然风冷

噪音

﹤60dB(机器前方1mm)

互感器

0.2S级

防护等级

IP20

工作

环境

温度

-10℃-50℃

湿度

0-90%(非凝结状态)

海拔高度

1500m以下


6、JP柜温升试验系统

又称:JP柜温升试验设备,箱变温升试验装置,配电箱温升试验装置



用于箱变,JP柜额定电流温升试验。温升试验装置技术性能需满足根据GB/T11022、DL/T 593、GB/T 3906、DL/T 404等试验标准对开关柜进行试验的要求。

1.2 技术参数要求

输入接口:三相四线制(需方实验室可提供相线电缆三根,零线一根,另可提供接地线)

输入电压:380V

输入电流:小于100A

恒流输出电流:AC范围 0到额定电流,连续可调, 且该输出电流为真有效值(指负载被试开关柜及相关标准规定的试验附件, 可输出的电流有效值, 电流稳定输出时间应满足工作时间要求)

输出波形:标准正弦波

输出频率: 50Hz (+5%, -2%)

输出电压:0-6V,且连续可调

工作时间:大电流输出不少于24小时

输出相数:三相  多路

冷却方式:自然冷却

三相电流不平衡率:小于1%

保护设置:过流、过压、过热、短路保护

具备供电电源三相输入电压、输入电流显示功能

具备试验过程记录功能(持续记录输出电压、输出电流相关数据)

具备试验结果自动计算功能

具备传输后编辑报告生成功能

具备全自动测试与手动测试两种方法,全自动测试时只需简单设置试验电流、时间、记录步长即可,带自动稳流系统。系统跟踪目标电流,自动调整、平衡三相输出电压、电流,并可自动记录电流、电压数据,。

1.3 恒流源配置列表:(按照客户具体需求配置)

序号

名称

数量

1

3回路三相0-100A电流调节器

1

2

3回路三相0-400A电流调节器

1

3

3回路三相0-630A电流调节器

1

4

3回路三相0-800A电流调节器

1
