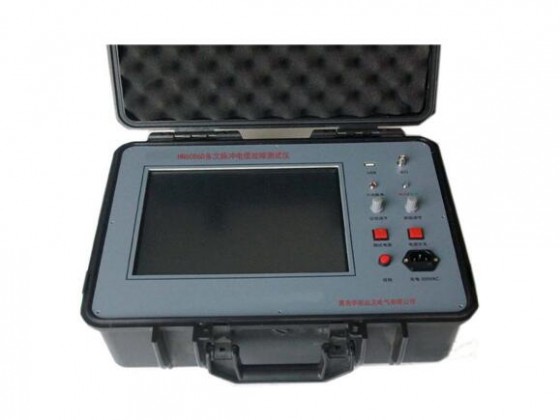

HN6086D全智能多次脉冲电缆故障测试仪

型号:HN6086D

产品简介:

产品详情

功能简介:

全智能多次脉冲电缆故障测试仪是迎合工业级电力行业方案和IT时代的快速发展,将原来电缆故障测试仪的局

限性用工控嵌入式计算机平台系统、网络服务业务、USB通信技术系统化,极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。特别对于日益增多的地埋电缆资料提供了一套独有的管理软件。该系统测试由系统主机、多次脉冲产生器、故障定位仪和电缆路径仪四部分组成,用于电力电缆各类故障的测试,电缆路径、电缆埋设深度的寻测和电缆档案资料的日常维护管理。以及铁路机场信号控制电缆和路灯电缆故障的精确测试。

功能特点:

产品特性:

◆ 国内首家采用工控嵌入式计算机平台系统,工业级使用环境,实现极强稳定性。锂电供电、方便现场测试。

◆ 国内首家采用12.1英寸大屏幕触摸系统,全电脑XP操作平台集成化软件,彻底告别电缆仪单片机时代,并配有电缆故障测试软件和电缆资料管理软件。

◆ 采用最新的USB通信接口,采集信号稳定,主机可自动选择最低6.25MHz、最高达100MHz五种采样频率,能满足不同长度电缆的测试要求,减少了粗测误差。

◆ 软件实现自动识别搜索,故障距离自动显示,误卡自动报警功能,同屏三区显示波形,同时实现自动和人为处理区, 同屏随机显示十个低压脉冲波形供您选择,使得对波形双重卡位操作,双游标移动可精确到0.15米,提高测试精度,减少误差。

◆ 独特的多次脉冲法产生器设计,现场无须倒线即可完

成三种方法测试,且一次放电,可得十次低压短路脉冲波形,大大降低了大振荡的干扰,多次脉冲产生器体积小,重量仅为5KG,真正实现全套设备轻便化。

◆ 支持最新开通的3G通信终端或无线上网卡,专用3G软件可实现专家远程现场实时测试技术服务,专家远程操控用户主机,给用户现场测试提供及时、准确波形分析和交流指导,使您无忧工作。

◆ 8G(可选)内存多类现场波形和现场实物接线图,轻轻一点即可使用,电缆资料管理软件可做完善的电缆档案管理,为电缆的维护工作和精确定位提供参考和帮助。

◆ 关键的精确定点仪部分,直接数字显示测试者离故障点距离,是国内同类定点技术的又一次创新,为快速准确查找电缆故障,减少停电损失提供了有力保障。

◆ 高压放电部分三种可供用户选择,国内首创最新HP-G35高频高压电源8.4kg替换65kg试验变压器和操作箱,填补国内一项空白。

技术参数:

1、可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障,包括:开路、短路、低阻、高阻泄漏、高阻闪络性故障。

2、可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。

3、可测量长度已知的任何电缆中电波传播的速度。

4、可测试电力电缆埋设路径及埋设深度。

显示方式:12.1英寸工业级液晶触摸屏(XP操作平台)   存储容量: 8G

测试方法:低压脉冲法、冲闪电流法、多次脉冲法

操作方式:双操作,触摸笔兼触控鼠标操作

测试距离:不小于30km     最短测试距离(盲区):0-5m

精确定点误差:±0.2m     测试误差:系统误差小于±1%

多次脉冲产生器:冲击电压≤40KV

分辨率:V/50m;V为传波速度m/μs;软件游标0.10m。

仪器采样频率:6.25MHz、10MHz、25MHz、50MHz、100MHz、(自适应脉宽)

电源与功耗:AC 220V±10% 不大于15W DC 12V(7AH) 不大于20W

待机时间:可连续使用4小时左右。

工作条件:温度-20℃~﹢40℃,相对湿度80%。
