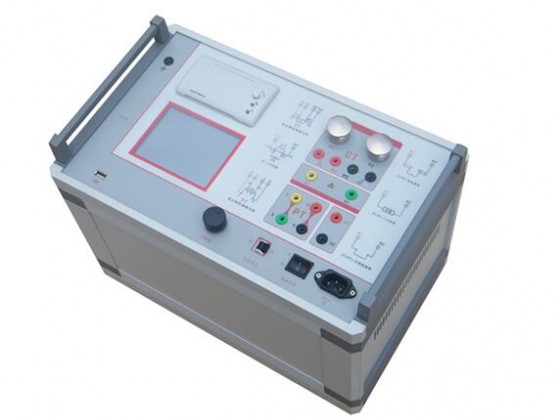

HN10A全功能型互感器综合测试仪

型号:HN10A

产品简介:

产品详情

功能简介:

全功能电流法互感器特性综合测试仪是一种专门为测试互感器:PT、CT(保护类、计量类)、伏安特性(励磁特性)曲线、自动给出拐点值、自动给出5%和10%的误差曲线、变比测量、比差测量、相位(角差)测量、极性判断、一次通流测试、交流耐压测试、二次负荷测试、二次绕组测试、铁心退磁等设计的多功能现场试验仪器。实验时仅需设定测试电压/电流值,不需要设置步长、分段点等参数,设备便能够自动升压/升流,并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来,支持数据保存和现场打印,不但省去手动调压、人工记录、描曲线等繁琐劳动,还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。操作简单方便,提高工作效率,是一种性价比较高的高科技产品。

功能特点:

1、支持6路同时检测,单机输出电压2500V、输出电流1000A、支持检测500KV/1A的CT

 2、无需外接任何辅助设备,单机完成所有测试工作

 3、高智能化设计、无须设置、全自动完成检测

 4、单相220V工作电源、全隔离输出,多重保护、安全可靠

 5、支持CT/PT全自动检测

 6、快速热敏打印机、支持现场数据打印

 7、大容量内置存储器、可保存1000组测试数据、掉电后不丢失

 8、支持U盘转存数据

 9、全中文菜单,大屏幕LCD显示器,界面清晰

 10、旋转鼠标,操作简单

 11、单机完成全部检测项目,不需要外接电源及其它辅助设备

技术参数:

1、工作电源:AC220V±10% 、50Hz

 2、设备输出:0~2500Vrms, 5Arms(20A峰值)

 3、大电流输出:0~1000A

 4、二次绕组电阻测量范围:0.1~50Ω

 5、二次绕组电阻测量精度:≤0.5%、分辨力0.01

 6、二次实际负荷测量范围:5~300VA

 7、二次实际负荷测量精度:≤0.5%±0.1VA

 8、相位测量(角差)精度:±4min

 9、相位测量(角差)分辨率:0.1min

 10、CT变比测量范围:25000A/5A(5000A/1A)

 11、CT变比测量精度:≤0.5%

 12、PT变比测量范围:10000:1

 13、PT变比测量精度:≤0.5%

 14、工作环境温度:-10℃ ~ 40℃,湿度:≤90%,海拔高度:≤1000m

 15、尺寸、重量:410mm × 250mm × 300mm,重量:≤22Kg
